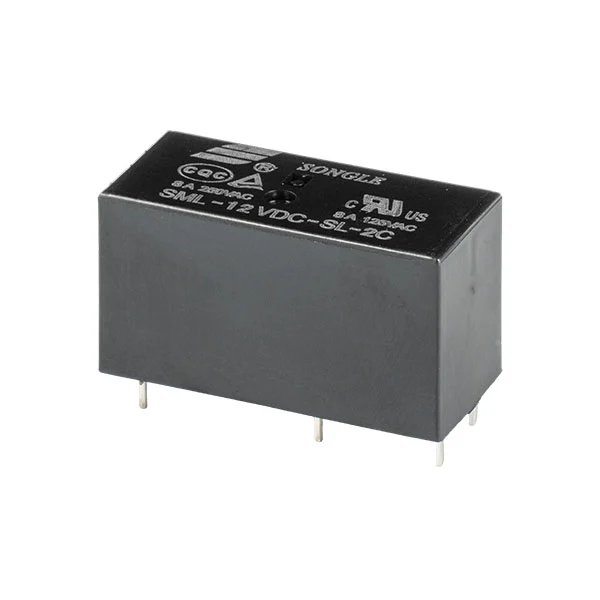

Das SML-2P(15FD)-Relais bietet Kontaktanordnungen von 2 Form A (zweipoliger Umschalter, normalerweise offen) und 2 Form C (zweipoliger Umschalter). Er verfügt über eine große Nennspannungsauswahl (5 V bis 48 VDC) und einen Stromverbrauch von nur 0,4 W, wodurch er für verschiedene Leistungssteuerkreise geeignet ist. Dieses Produkt verfügt über mehrere Sicherheitszertifizierungen, darunter VDE, UL und CQC, die seine Zuverlässigkeit und Konformität in einem Umgebungstemperaturbereich von -40 °C bis +85 °C gewährleisten.
8A Schaltfähigkeit
Geringe Höhe
Spannungsfestigkeit 5 kV (zwischen Spule und Kontakten)
Kriechstrecke: 10 mm
Gemäß VDE 0700, 0631 verstärkte Isolierung
Produkt gemäß IEC 60335–1 verfügbar
| Parameter | Wert |
| Kontaktvereinbarung | 2A/2C |
| Kontaktbewertung | 8A 250VAC/30VDC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Parameter | Wert |
| Nennspannung | 5–48 VDC |
| Verlustleistung | 0,4 W |
| Aufnahmespannung (Max) | 70 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+85°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 5000VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 1000VAC |
| Isolationswiderstand (500 VDC) | 1000 MΩ |

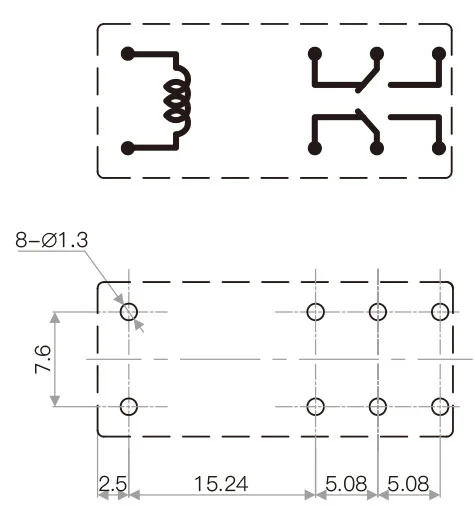

| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | Leiterplatte |
| Gewicht | 13g |
| Sicherheitsgenehmigung |
