20A Schaltleistung
Spannungsfestigkeit 5 kV (zwischen Spule und Kontakten)
1 Form A-, 1 Form B- und 1 Form C-Konfiguration
Versiegelte und flussmittelbeständige Ausführungen erhältlich
UL-Isolierungssystem: Klasse F verfügbar
| Parameter | Spezifikation |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 16A 250VAC/30VDC; TV-5 120VAC |
| Kontaktwiderstand | ≤50mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Parameter | Spezifikation |
| Nennspannung | 5–48 VDC |
| Verlustleistung | 0,54 W, 0,72 W |
| Aufnahmespannung (max.) | 80 % der Nennspannung |
| Abfallspannung (Min.) | 5 % der Nennspannung |
| Parameter | Spezifikation |
| Umgebungstemperatur | –40°C~+85°C |
| Spannungsfestigkeit (zwischen Spule und Kontakten) | 5000 VAC (1 Minute) |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 1000 VAC (1 Minute) |
| Isolationswiderstand (500 VDC) | 1000 MΩ |

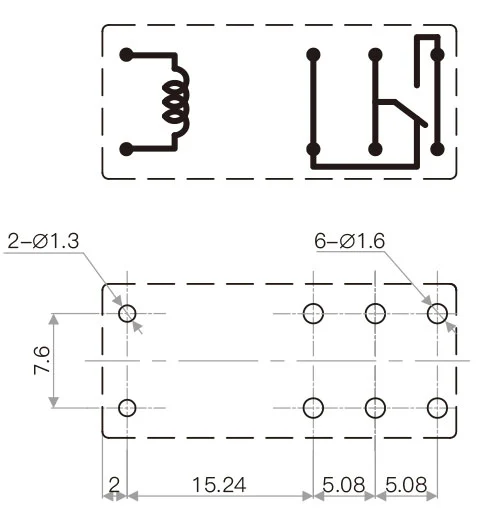

| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | Leiterplatte |
| Gewicht | 17g |
| Sicherheitsgenehmigung |
|
