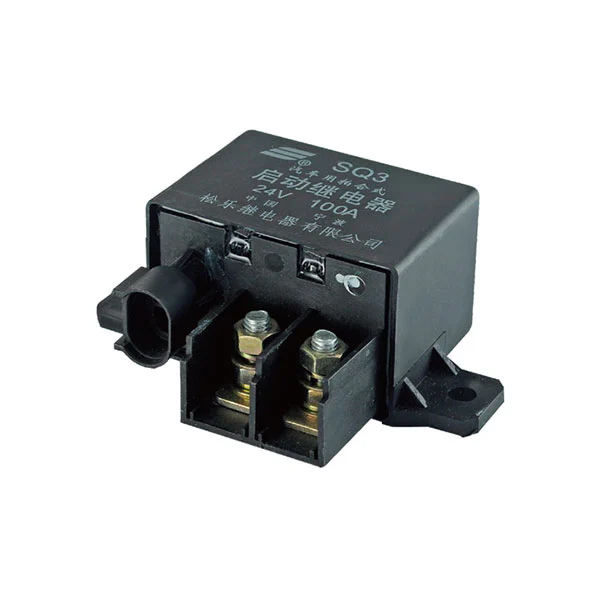

Wie funktioniert ein Hochstromrelais?

Zusammenfassung: Hochstromrelaissind wesentliche Komponenten in elektrischen Systemen, in denen große Ströme sicher und effizient gesteuert werden müssen. In diesem Artikel werden die Funktionsprinzipien, Anwendungen, Vorteile und Überlegungen für Hochstromrelais erläutert und Ingenieuren und Kunden dabei geholfen, fundierte Entscheidungen für Industrie-, Automobil- und erneuerbare Energiesysteme zu treffen.

Inhaltsverzeichnis

• Einführung in Hochstromrelais
• Funktionsprinzip
• Anwendungen
• Vorteile von Hochstromrelais
• So wählen Sie das richtige Hochstromrelais aus
• Installations- und Wartungstipps
• FAQ

Einführung in Hochstromrelais

Hochstromrelais sind spezielle elektromechanische oder Halbleitergeräte zum Schalten und Steuern von Stromkreisen mit hohen elektrischen Strömen. Im Gegensatz zu Standardrelais können sie Ströme im Bereich von mehreren zehn bis tausend Ampere unbeschadet verarbeiten, was sie für Hochleistungsanwendungen von entscheidender Bedeutung macht.

Unternehmen mögenSongleproduzieren Hochstromrelais, die zuverlässig, langlebig und für verschiedene Industrie- und Automobilanwendungen optimiert sind.

Funktionsprinzip

Das Kernprinzip eines Hochstromrelais besteht darin, ein kleines Steuersignal zu verwenden, um einen Mechanismus zu betätigen, der einen Hochstromkreis schaltet. Es gibt zwei Haupttypen:

• Elektromechanische Relais (EMR):Diese basieren auf einer Spule, die ein Magnetfeld erzeugt, um Kontakte zu bewegen und den Hochstromkreis zu schließen oder zu unterbrechen.
• Halbleiterrelais (SSR):Diese nutzen Halbleiterbauelemente wie Thyristoren oder MOSFETs, um hohe Ströme elektronisch zu schalten und so einen schnelleren Betrieb und eine längere Lebensdauer zu ermöglichen.

Nachfolgend finden Sie eine vereinfachte Vergleichstabelle:

Anwendungen

Hochstromrelais werden häufig in Bereichen eingesetzt, in denen große elektrische Ströme sicher gesteuert werden müssen:

• Automotive: Anlasser, Batteriemanagement, Elektrofahrzeuge.
• Industriemaschinen: Motoren, Heizsysteme und Hochleistungsgeräte.
• Erneuerbare Energiesysteme: Solarwechselrichter, Windturbinen und Energiespeichersysteme.
• Stromverteilung: Lastschaltung in Schalttafeln und Backup-Systemen.

Die Vielseitigkeit von Hochstromrelais ermöglicht es Ingenieuren, sie sicher und effizient in komplexe Systeme zu integrieren.

Vorteile von Hochstromrelais

Der Einsatz von Hochstromrelais bietet mehrere entscheidende Vorteile:

• Hohe Tragfähigkeit:Kann große Ströme ohne Überhitzung schalten.
• Elektrische Isolierung:Schützt empfindliche Steuerkreise vor hohen Stromflüssen.
• Haltbarkeit:Lange Lebensdauer, insbesondere bei Solid-State-Designs.
• Zuverlässigkeit:Reduzierte Ausfallraten bei Schwerlastbetrieb.
• Kompaktes Design:Spart Platz in Schalttafeln im Vergleich zu manuellen Schaltern.

So wählen Sie das richtige Hochstromrelais aus

Bei der Auswahl des richtigen Hochstromrelais müssen die folgenden Faktoren sorgfältig berücksichtigt werden:

1. Aktuelle Bewertung:Stellen Sie sicher, dass das Relais den maximalen Laststrom mit Sicherheitsmargen verarbeiten kann.
2. Nennspannung:Wählen Sie ein Relais, das Ihrer Systemspannung entspricht, um einen Isolationsdurchschlag zu verhindern.
3. Art der Ladung:Berücksichtigen Sie ohmsche oder induktive Lasten; Induktive Lasten erfordern Relais, die für den Einschaltstrom ausgelegt sind.
4. Schaltfrequenz:Höhere Frequenzen profitieren von Halbleiterrelais aufgrund ihres schnelleren Betriebs.
5. Umgebungsbedingungen:Temperatur, Luftfeuchtigkeit und Vibrationsfestigkeit sind für industrielle Anwendungen von entscheidender Bedeutung.

Für hochwertige Optionen,Songlebietet eine Reihe von Produkten an, die sowohl für den industriellen als auch für den Automobilbereich geeignet sind. Entdecken Sie das Angebot an HochstromrelaisHier.

Installations- und Wartungstipps

Die richtige Installation sorgt für Sicherheit und Langlebigkeit:

• Befolgen Sie die Schaltpläne des Herstellers.
• Verwenden Sie geeignete Steckverbinder und befestigen Sie die Anschlüsse fest.
• Sorgen Sie für eine ordnungsgemäße Wärmeableitung bei Hochstromrelais, insbesondere bei Halbleiterrelais.
• Führen Sie regelmäßige Inspektionen auf Anzeichen von Verschleiß, Korrosion oder Überhitzung durch.
• Testen Sie den Relaisbetrieb regelmäßig, um die Funktionalität unter Last zu überprüfen.

FAQ

F1: Kann ein Hochstromrelais für AC- und DC-Lasten verwendet werden?

A1: Ja, aber Sie müssen die Spannungs- und Stromwerte des Relais sowohl für AC- als auch für DC-Anwendungen überprüfen.

F2: Wie lange hält ein Hochstromrelais normalerweise?

A2: Elektromechanische Relais halten normalerweise Zehntausende Zyklen, während Halbleiterrelais Millionen von Zyklen halten können.

F3: Kann ein Halbleiter-Hochstromrelais überhitzen?

A3: Ja, insbesondere wenn die Wärmeableitung unzureichend ist. Kühlkörper und ausreichende Belüftung sind unerlässlich.
