SMLH(15FH) Relais

Das SMLH(15FH)-Relais deckt mit seinem 16-A-Leistungs-Upgrade und seinen Compliance-Vorteilen genau vier hochwertige Szenarien ab und ist damit eine sorgenfreie Wahl für professionelle Käufer: Im Bereich eingebetteter Hochleistungs-Haushaltsgeräte passt sein niedriges Design perfekt zur kompakten Innenstruktur von integrierten Hochleistungsherden, eingebetteten Öfen in Industriequalität und ultradünnen Waschmaschinen mit großer Kapazität. Die 16-A-Schaltkapazität kann Kernkomponenten wie Doppelheizelemente und Hochleistungsmotoren stabil unterstützen. Seine 5-kV-Spannungsfestigkeit und die verstärkten Isolationseigenschaften erfüllen die strengen Sicherheitsstandards der Haushaltsgeräteindustrie, sodass keine zusätzliche Compliance-Berichtigung bei grenzüberschreitenden Beschaffungen erforderlich ist. Im Bereich der Industriesteuerung und Hochleistungsstromversorgung ermöglicht die standardisierte Leiterplatteninstallation die direkte Integration in Industriesteuerungs-Motherboards und Stromverteilungseinheiten mittlerer bis hoher Leistung. Seine Belastbarkeit von 16 A eignet sich für Aktuatoren mittlerer Leistung wie kleine Wasserpumpen und Magnetventile. Eine Kriechstrecke von 10 mm und ein hoher Isolationswiderstand von 1000 MΩ bewältigen industrielle Hochspannungsumgebungen souverän. Sein niedriges Design ermöglicht leichte und miniaturisierte Upgrades; Im Bereich medizinischer Zusatzgeräte erfüllt VDE… Die verbesserte Isolierung und die hohe Spannungsfestigkeit erfüllen die Sicherheitsisolationsanforderungen der medizinischen Elektronik. Der 16-A-Stromausgang ist mit der internen Leistungsschaltung und Aktuatorsteuerung von medizinischen Desinfektionsgeräten und kleinen Physiotherapiegeräten kompatibel. Seine robuste Konfiguration mit einem niedrigen Kontaktwiderstand von ≤ 100 mΩ, 10⁵ elektrischen Zyklen und 10⁷ mechanischen Zyklen reduziert die Wartungsrisiken für medizinische Geräte erheblich. Im Bereich intelligenter Terminals und Hochleistungs-IoT-Module passt sich der weite Spannungsbereich von 5–48 VDC an verschiedene Stromversorgungslösungen an. Die geringe Höhe und das 13 g leichte Design unterstützen eine Integration mit hoher Dichte, und der geringe Stromverbrauch von 0,4 W erleichtert energiesparende Upgrades für Terminalprodukte. Die Ausgangsleistung von 16 A erfüllt die zentralen Leitungsanforderungen intelligenter Ladesäulen und leistungsstarker IoT-Gateways.

MERKMALE

16A Schaltfähigkeit

Geringe Höhe

Spannungsfestigkeit 5 kV (zwischen Spule und Kontakten)

Kriechstrecke: 10 mm

Gemäß VDE 0700, 0631 verstärkte Isolierung

Produkt gemäß IEC 60335–1 verfügbar

Kontaktparameter

Spulenparameter

Andere Parameter

Parameter	Wert
Umgebungstemperatur (°C)	−40°C~+85°C
Spannungsfestigkeit (Spule und Kontakte, 1 Minute)	5000VAC
Spannungsfestigkeit (offene Kontakte, 1 Minute)	1000VAC
Isolationswiderstand (500 VDC)	1000 MΩ

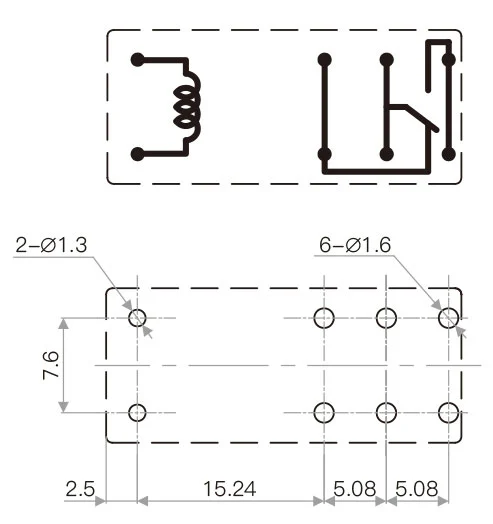

Schaltplan (Ansicht von unten)
Zeichnung der Installationslöcher (Ansicht von unten)
Beendigung	Leiterplatte
Gewicht	13g
Sicherheitsgenehmigung
