SMIA(14FA)-Relais

Die wichtigsten bahnbrechenden Vorteile des SMIA(14FA)-Relais konzentrieren sich auf die dreifache Leistungsfähigkeit von „Hochspannungsschutz + hohe Last + konformes Design“: Eine extrem große Schaltkapazität von 20 A bewältigt problemlos die hohen Leistungsleitungsanforderungen schwerer Industrieanlagen und leistungsstarker elektronischer Endgeräte und beseitigt vollständig die Schwachstellen der Kontakterosion und Leitungsunterbrechung bei hohen Lasten herkömmlicher Relais; Zweistufiger Hochspannungsschutz mit 5-kV-Spulen- und Kontaktspannungsfestigkeit + 10-kV-Impulsspannungsfestigkeit, gepaart mit einer extrem langen Kriechstrecke von 8 mm, übertrifft bei weitem die branchenüblichen Sicherheitsstandards, vermeidet grundsätzlich das Risiko von Hochspannungsausfällen und -lecks und erfüllt perfekt die Compliance-Anforderungen von Szenarien mit hohem Sicherheitsniveau wie medizinische Geräte, industrielle Steuerungen und High-End-Netzteile; Ein standardisiertes PCB- und QC-Layout-Design, das Installationskompatibilität und Testkomfort in Einklang bringt und die Integration von Schaltkreisen mit hoher Dichte effizienter macht, während ein großer Betriebstemperaturbereich von -40 °C bis +85 °C für stabile Betriebsanforderungen unter extremen Bedingungen sorgt.

MERKMALE

20A Schaltleistung

Spannungsfestigkeit 5 kV (zwischen Spule und Kontakten)

10 kV Stoßspannungsfestigkeit (zwischen Spule und Kontakten)

Kriechstrecke: 8 mm

PCB- und QC-Layouts

Kontaktparameter

Spulenparameter

Andere Parameter

Parameter	Spezifikation
Umgebungstemperatur	–40°C~+85°C
Spannungsfestigkeit (zwischen Spule und Kontakten)	5000 VAC (1 Minute)
Spannungsfestigkeit (zwischen offenen Kontakten)	1000 VAC (1 Minute)
Isolationswiderstand (500 VDC)	1000 MΩ

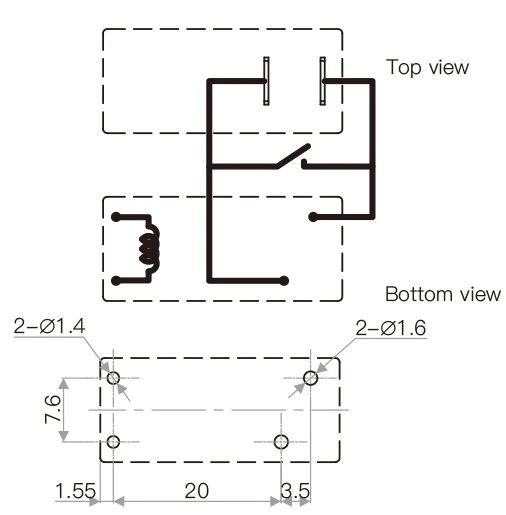

Schaltplan (Ansicht von unten)
Zeichnung der Installationslöcher (Ansicht von unten)
Beendigung	Leiterplatte
Gewicht	17g
Sicherheitsgenehmigung
