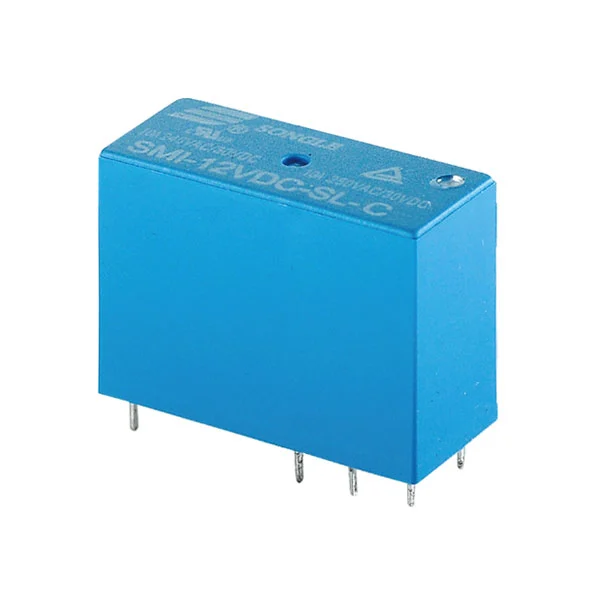

SMI(14F)-Relais

Hauptvorteile: Genaue Anpassung an die Betriebsanforderungen von Hochleistungs-Haushaltsgeräten

1. Ultrahoher Sicherheitsschutz, der die Strombarriere für Haushaltsgeräte stärkt

Hochleistungs-Haushaltsgeräte sind während des Betriebs anfällig für Spannungsschwankungen. Das SMI(14F)-Relais verfügt über eine extrem hohe Spannungsfestigkeit von 5 kV, die weit über den Industriestandards liegt. Es widersteht effektiv plötzlichen Spannungsspitzen und eliminiert Leckage- und Kurzschlussrisiken. Dies gewährleistet die Stromsicherheit von Kernkomponenten wie Klimakompressoren und Waschmaschinen-/Trocknermotoren. Gleichzeitig verbessern die Spannungsfestigkeit von 1000 VAC zwischen den Kontakten und der hohe Isolationswiderstand von 1000 MΩ die Isolationsleistung weiter. In Verbindung mit den dreifach maßgeblichen Sicherheitszertifizierungen UL, VDE und CQC erfüllt es vollständig die Sicherheitsanforderungen der globalen Haushaltsgeräteindustrie und beseitigt so die Bedenken der Hersteller hinsichtlich Compliance und Marktzugang.

2. Stabile Ladekapazität + geringer Verbrauch und Haltbarkeit, Anpassung an den langfristigen Betrieb von Haushaltsgeräten

Das Produkt wurde für die langfristigen, hochfrequenten Betriebseigenschaften von Haushaltsgeräten entwickelt und verfügt über eine stabile Belastbarkeit von 10 A bei 250 V Wechselstrom/30 V Gleichstrom. Es bewältigt problemlos die Stromübertragungsanforderungen von Hochleistungskomponenten wie der Kühlung/Heizung-Umschaltung von Klimaanlagen, Hochdruckwasserpumpen für Geschirrspüler und Kompressoren für Eiswürfelbereiter. Der extrem niedrige Kontaktwiderstand von ≤50 mΩ reduziert den Energieverlust und die Kontakterwärmung erheblich und verhindert so Leistungseinbußen oder Fehlfunktionen durch Überhitzung im Langzeitbetrieb. Mit einer elektrischen Lebensdauer von 1 × 10⁵ Zyklen und einer mechanischen Lebensdauer von 1 × 10⁷ Zyklen bleibt es stabil und zuverlässig, selbst wenn es den hochfrequenten Start-Stopp-Zyklen von Waschmaschinen/Trockner-Schleuderzyklen und dem Dauerbetrieb von Kühlschränken ausgesetzt ist, wodurch die Reparaturquote von Haushaltsgeräten nach dem Verkauf deutlich reduziert wird.

3. Umfangreiche Anpassungsfähigkeit + flexible Kompatibilität, die das Design und die Montage von Haushaltsgeräten vereinfacht

Das SMI(14F)-Relais unterstützt einen breiten Betriebstemperaturbereich von -40℃~+85℃ und passt sich perfekt an unterschiedliche Betriebsumgebungen an – egal, ob es sich um eine Außeneinheit einer Klimaanlage handelt, die direktem Sonnenlicht auf einem Balkon ausgesetzt ist, um einen Geschirrspüler in einer Küche mit hohen Temperaturen oder um einen Eisbereiter in einem Lagerraum mit niedrigen Temperaturen, es kann normal funktionieren, ohne von der Umgebungstemperatur beeinflusst zu werden. Mit einem breiten Nennspannungsbereich von 5 bis 48 VDC lässt es sich nahtlos in die Stromversorgungssysteme verschiedener Haushaltsgeräte integrieren; Drei Kontaktkonfigurationen (A/B/C) passen genau auf unterschiedliche Schaltungslogiken wie die Drehzahlregelung des Klimaanlagenlüfters, die Abtausteuerung des Kühlschranks und die Programmumschaltung des Geschirrspülers und ermöglichen eine Integration, ohne dass zusätzliche Schaltungsänderungen erforderlich sind. Sein ultraleichtes Gewicht von 13 g und das Design mit direkter Leiterplattenmontage erhöhen weder das Gesamtgewicht des Geräts noch erschweren es den Montageprozess am Produktionsband und verbessern so die Effizienz der Massenproduktion.

MERKMALE

Schwere Last, geeignet für schwere Rückwärtsfahrten

Kleine Größe, geeignet für die Montage mit hoher Dichte

Spannungsfestigkeit 5 kV

(zwischen Spule und Kontakten)

Kontaktparameter

Spulenparameter

Andere Parameter

Parameter	Wert
Umgebungstemperatur (°C)	−40°C~+85°C
Spannungsfestigkeit (Spule und Kontakte, 1 Minute)	5000VAC
Spannungsfestigkeit (offene Kontakte, 1 Minute)	1000VAC
Isolationswiderstand (500 VDC)	1000 MΩ
Schaltplan (Ansicht von unten)
Zeichnung der Installationslöcher (Ansicht von unten)
Beendigung	Leiterplatte
Gewicht	13g
Sicherheitsgenehmigung
