Geringer Spulenstromverbrauch bei hoher Empfindlichkeit·
Lange Lebensdauer, hohe Zuverlässigkeit
Leiterplattenklemmen- und Buchsentypen für unterschiedliche Überlegungen erhältlich

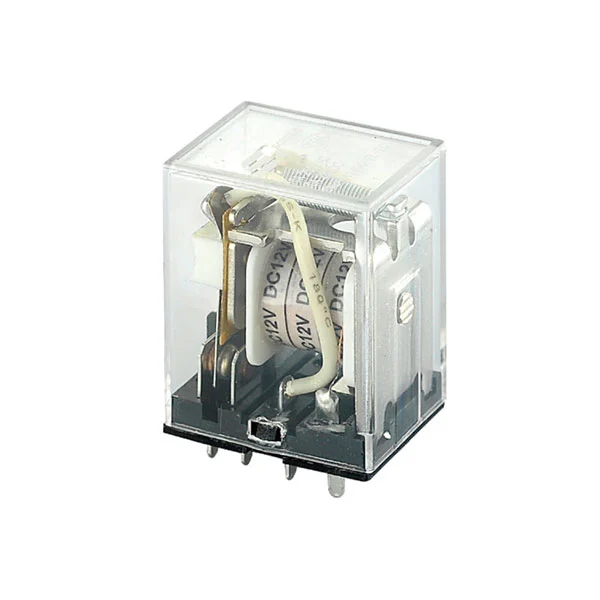

Produktpositionierung: Miniatur-Hochleistungsrelais mit einer Nennlast von 10 A. Das SMBH(13F)-Relais zeichnet sich durch einen geringen Spulenstromverbrauch, hohe Empfindlichkeit, lange Lebensdauer und hohe Zuverlässigkeit aus. Die Konstruktion ist staubdicht und entspricht der RoHS-Norm.
Montage und Anschlüsse: Es stehen zwei Montageoptionen zur Verfügung – Leiterplattenanschluss und Buchsenanschluss (Schnellanschluss), um Montageanforderungen für verschiedene Anwendungsszenarien zu erfüllen.
Bestellinformationen: Das Modellformat ist „SMBH-XXVDC-1-2C“, wobei „XXVDC“ die Spulenspannung darstellt (optional 12 VDC/24 VDC/48 VDC), „2C“ die Kontaktanordnung angibt (2A/2C) und die Version durch das Modellsuffix unterschieden wird.
| Parameterkategorie | Spezifische Spezifikation |
| Kontaktvereinbarung | 2A, 2C |
| Kontaktwiderstand | ≤100mΩ |
| Kontaktmaterial | Silberlegierung (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Kontaktbewertung | 10A 250VAC/30VDC |
| Maximale Schaltfähigkeit | Spannung: 250 VAC/30 VDC; Strom: 10A; Leistung: 2500 VA/300 W |
| Lebensdauer | Elektrische Lebensdauer: 1×10⁵ Operationen (360 Operationen/h); Mechanische Lebensdauer: 1×10⁷ Operationen (18.000 Operationen/h) |
| Nennspannung | Stromverbrauch | Nennstrom | Widerstand (±10%) | Max. Aufnahmespannung | Min. Dropout-Spannung | Maximal zulässige Overdrive-Spannung |
| 12 VDC | Ca. 0,9 W | 75mA | 160Ω | 75 % der Nennspannung | 10 % der Nennspannung | 130 % der Nennspannung |
| 24 VDC | Ca. 0,9 W | 36,9 mA | 650Ω | 75 % der Nennspannung | 10 % der Nennspannung | 130 % der Nennspannung |
| 48 VDC | Ca. 0,9 W | 18,5 mA | 2600Ω | 75 % der Nennspannung | 10 % der Nennspannung | 130 % der Nennspannung |
Isolierung und Spannungsfestigkeit: Die Isolationsklasse ist Klasse B/Klasse F mit einem Isolationswiderstand von ≥100 MΩ. Die Spannungsfestigkeit zwischen Spule und Kontakten beträgt 1500 V Wechselstrom für 1 Minute (Leckstrom: 1 mA) und zwischen offenen Kontakten beträgt 1000 V Wechselstrom für 1 Minute.
Reaktionszeit: Betriebszeit ≤25 ms; Abfallzeit ≤25ms (bei Nennspannung, ohne Diode).
Umweltverträglichkeit: Betriebstemperaturbereich: -40 °C bis +85 °C/+105 °C; Luftfeuchtigkeitsbereich: 5 % ~ 85 % relative Luftfeuchtigkeit. Schockfestigkeit: 98 m/s² (Funktionsstabilität), 980 m/s² (zerstörerisch). Vibrationsfestigkeit: 10 Hz ~ 55 Hz (1,0 mm doppelte Amplitude).
Physikalische Daten: Gewicht: ca. 35g; Maximale Abmessungen: 27,5 mm × 21,5 mm × 35 mm. Einbaulochtoleranz: 0,3 mm; Vertikale Abweichungstoleranz des Anschlusses: 0,3 mm.
Produktionsadresse: Zone A CW7, Industriestadt Zhejiang im Fernen Osten, Stadt Yuyao, Provinz Zhejiang, China.
Kontaktinformationen: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Versionsnummer: V1.
| Modell | Kernparameter | Anwendungs- und Verkaufsinformationen |
| JQX-13F-Serie | 10A Last, kompatibel mit AC110V/220V und DC12V/24V, meist 8-Pin-Ausführung, teilweise mit Basissets | Verfügbar auf JD.com und Lieferanten-Websites. Bereitgestellt von Giant Electric und kundenspezifischen Herstellern. Geeignet für Automatisierungssteuerung, Haushaltsgeräte usw. Die Gesamtlieferkapazität kann 10.000.000 Einheiten pro Charge erreichen. |
| HH52P/HH53P | Gekapselte Universal-Miniaturrelais, kompatibel mit AC220V/380V und DC12V/24V, teilweise ohne Sockel | Verkauft auf JD.com und Lieferanten-Websites. Wird in elektronischen Geräten, Instrumenten usw. verwendet. |
| 973-24VDC-SL-A | 10-A-Leistungsrelais, kleine Größe, geringer Spulenstromverbrauch, kann direkt auf die Leiterplatte gelötet werden | Produziert von Shenzhen Xinyitong Electric. Wird in Haushaltsgeräten, Automobilautomatisierung, Kommunikationsgeräten usw. eingesetzt. |
| 1SBH137001R1380 (Eaton Bussmann) | Hocheffizientes Schützrelais, das den AC/DC-Betrieb unterstützt, mit elektronischer Spulenschnittstelle und großem Steuerspannungsbereich | Gelistet im Shunqi Network. Entwickelt für industrielle Automatisierungs- und Steuerungssysteme und bietet stabile Lösungen. |
Balance zwischen Leistung und Größe:Die meisten Produkte verfügen über ein „Miniaturisierung + Hochleistungs“-Design mit 10 A als üblicher Nennlast und eignen sich für Szenarien mit begrenztem Platz, die aber eine hohe Last erfordern (z. B. Haushaltsgeräte, industrielle Steuerungen).
Breite Spannungskompatibilität:Die DC-Spulenspannungen betragen hauptsächlich 12 VDC/24 VDC/48 VDC und die Wechselspannungen decken 110 V/220 V/380 V ab, um den Anforderungen unterschiedlicher Stromversorgungsumgebungen gerecht zu werden.
Fokussierte Anwendungsszenarien:Wird hauptsächlich in elektronischen Geräten, Automatisierungssteuerungen, Instrumenten, Kommunikationsgeräten, medizinischen Geräten, der Automobilindustrie usw. verwendet. Einige Hersteller (z. B. Xinyitong) bieten umfassende Relaisunterstützung an (Signalrelais, Leistungsrelais, Automobilrelais, Leistungssystemrelais usw.).
