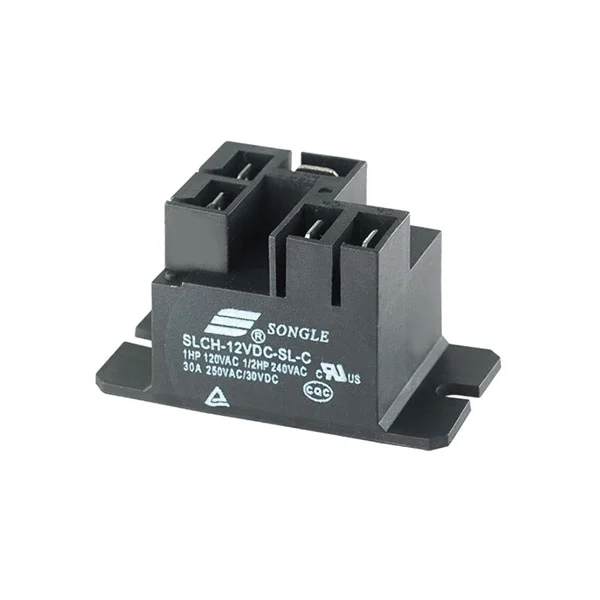

Das SLCH (T92)-Relais zeichnet sich durch seine drei Kernvorteile aus: Hochspannungsschutz, hohe Leistungsbelastbarkeit und vielfältige Anpassungsfähigkeit:
Das SLCH (T92)-Relais unterstützt mehrere Lastspezifikationen, einschließlich 20 A/30 A 250 VAC und 1–1,5 PS 240 VAC. Es treibt problemlos Industriemotoren und Kernkomponenten von Hochleistungsgeräten an und löst die Schwachstellen von Kontakterosion und Leitungsunterbrechung in Hochleistungsszenarien. Es bietet auf innovative Weise zwei Durchschlagsfestigkeitsoptionen von 2000/4000 VAC, mit einer 4-kV-Version mit ultrahoher Spannungsfestigkeit gepaart mit einem hohen Isolationswiderstand von 1000 MΩ, wodurch das Risiko eines Hochspannungsdurchschlags an der Quelle eliminiert wird und sich perfekt an die strengen Sicherheitsanforderungen von Hochspannungs-Industrieumgebungen und High-End-Stromversorgungsgeräten anpasst. Es verfügt außerdem über drei Kontaktkonfigurationen (A/B/C) und zwei Formfaktoren (versiegelt und staubdicht), sodass es ohne zusätzliche Anpassungen an unterschiedliche Schaltkreissteuerungs- und Betriebsbedingungen angepasst werden kann. Darüber hinaus verfügt es über einen großen Nennspannungsbereich von 5–48 VDC, einen großen Betriebstemperaturbereich von -40 °C bis +105 °C und einen Widerstand von ≤100 mΩ. Mit seiner robusten Qualität mit niedrigem Kontaktwiderstand und 10⁵ elektrischen Zyklen / 10⁷ mechanischen Zyklen erfüllt es nicht nur die Anforderungen für einen stabilen Betrieb in normalen Szenarien, sondern kommt auch mit komplexen Umgebungen wie Staub und Feuchtigkeit problemlos zurecht. Darüber hinaus ist es aufgrund seiner klaren Preisgestaltung und seines hohen Kosten-Leistungs-Verhältnisses die beste Wahl für Hochleistungs- und Sicherheitsszenarien.
30A Schaltleistung
4 kV Spannungsfestigkeit (zwischen Spule und Kontakten)
1 Form A-, 1 Form B- und 1 Form C-Konfiguration
Versiegelte Ausführung und staubdichte Ausführung verfügbar
| Parameter | Wert |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Parameter | Wert |
| Nennspannung | 5–48 VDC |
| Verlustleistung | 0,9 W |
| Aufnahmespannung (Max) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+85°C/+105°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 2000/4000 VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 1500VAC |
| Isolationswiderstand (500 VDC) | 1000 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | Leiterplatte |
| Gewicht | 30,5g |
| Sicherheitsgenehmigung |
