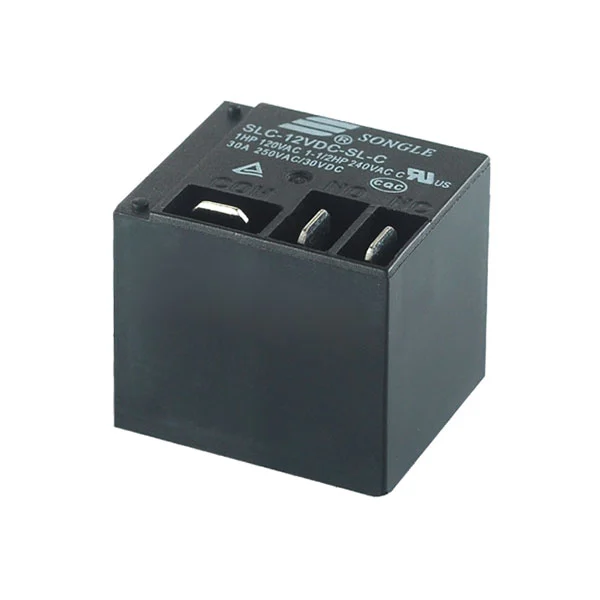

Das SLC (T91)-Relais unterstützt A/B/C-Kontaktkonfigurationen für eine bedarfsgesteuerte Auswahl und passt so zu verschiedenen Schaltkreissteuerungslogiken. Es bietet sowohl versiegelte als auch flussmittelbeständige Optionen und passt sich direkt sowohl an Standardbetriebsbedingungen als auch an spezielle Umgebungen an, ohne dass zusätzliche Schutzkomponenten erforderlich sind. Bei der Installation ermöglicht das standardisierte PCB-Anschlussdesign die direkte Integration in die Hauptplatine des Geräts. Sein Gewicht von 30 g gewährleistet Installationsstabilität und Kompatibilität, macht kundenspezifische Montagehalterungen überflüssig und verkürzt den Montagezyklus erheblich. Während der Anpassung ist sein breiter Nennspannungsbereich von 5–48 VDC mit den meisten Industrie- und Haushaltsstromversorgungssystemen kompatibel. Das Design gewährleistet eine präzise Reaktion der Schaltungssteuerung mit einer Anzugsspannung ≤ 75 % der Nennspannung und einer Freigabespannung ≥ 10 % der Nennspannung und ermöglicht so einen normalen Betrieb ohne komplexes Debugging. Was die Wartung betrifft, verfügt das Produkt über 10⁵ elektrische Zyklen und 10⁷ mechanische Zyklen, sodass bei längerem Gebrauch kein häufiger Austausch erforderlich ist. Es verfügt über einen hohen Isolationswiderstand von 1000 MΩ und 1500 VAC... Die Kontaktspannungsfestigkeit im Leerlauf verringert das Risiko von Leckagen und Ausfällen. Um einen stabilen Betrieb zu gewährleisten, ist lediglich eine routinemäßige Reinigung erforderlich, wodurch Wartungskosten und Ausfallzeiten erheblich reduziert werden.
30A Schaltleistung
Spannungsfestigkeit 2 kV (zwischen Spule und Kontakten)
1 Form A-, 1 Form B- und 1 Form C-Konfiguration
Versiegelte Ausführung und flussmittelgeschützte Ausführung verfügbar
| Kontaktparameter | Wert |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Spulenparameter | Wert |
| Nennspannung | 5–48 VDC |
| Verlustleistung | 0,9 W |
| Aufnahmespannung (Max) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+85°C/+105°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 2000VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 1500VAC |
| Isolationswiderstand (500 VDC) | 1000 MΩ |

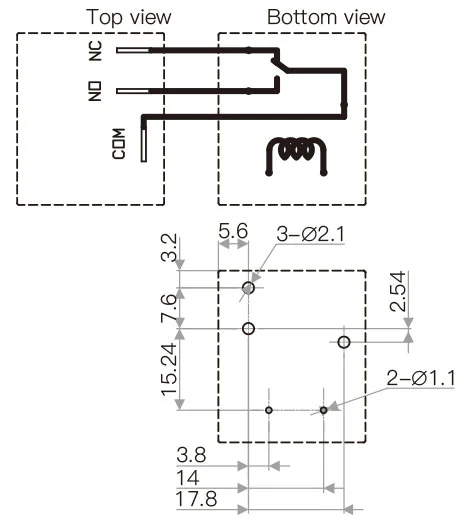

| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | P.C.B (PCB-Anschluss) |
| Gewicht | 30g |
| Sicherheitsgenehmigung |
|
