Das SLA-1 (T90-1)-Relais bricht mit der herkömmlichen Logik „einfacher Leistungssteigerungen“ und baut seine Kernvorteile auf, indem es an den Schwachstellen der Beschaffungspraxis ansetzt: Es bietet auf innovative Weise eine zweistufige Spannungsfestigkeitsauswahl für 2000/4000 VAC, wodurch die Notwendigkeit einer separaten Entwicklung oder Lagerung für Projekte mit unterschiedlichen Sicherheitsstufen entfällt. Ein Produkt deckt sowohl konventionelle als auch Hochspannungsszenarien ab und reduziert so die Kapitalbindung durch Lagerbestände und Lagerdruck erheblich; Mit drei Kontaktkonfigurationen (A/B/C) und versiegelten/offenen Doppelformen gibt es „keine Anpassungswartezeiten“ vom Schaltungsdesign bis zur Anpassung der Betriebsbedingungen. Die Nennspannung von 5–48 VDC ist direkt mit mehreren Stromversorgungslösungen kompatibel, wodurch Kosten für Schaltungsanpassungen und -modifikationen eingespart werden. Noch wichtiger ist, dass das Produkt leicht verfügbar ist und den Großhandel unterstützt. Das 24 g leichte Gehäuse und die standardisierte Leiterplatteninstallation vereinfachen nicht nur den Montageprozess und verbessern die Produktionseffizienz, sondern minimieren auch die Wartungshäufigkeit von Endgeräten durch die Hardcore-Konfiguration mit ≤100 mΩ niedrigem Kontaktwiderstand und 10⁵ elektrischen Zyklen, wodurch ein sorgenfreier Betrieb während des gesamten „Beschaffung-Produktion-Nutzung“-Zyklus gewährleistet wird.
30A Schaltleistung
Spannungsfestigkeit 4 kV
(zwischen Spule und Kontakten)
1 Form A-, 1 Form B- und 1 Form C-Konfiguration
Versiegelter Typ und offener Typ verfügbar
| Kontaktparameter | Wert |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Spulenparameter | Wert |
| Nennspannung | 5–48 VDC |
| Verlustleistung | 0,9 W |
| Aufnahmespannung (Max) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+85°C/+105°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 2000/4000 VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 1500VAC |
| Isolationswiderstand (500 VDC) | 1000 MΩ |

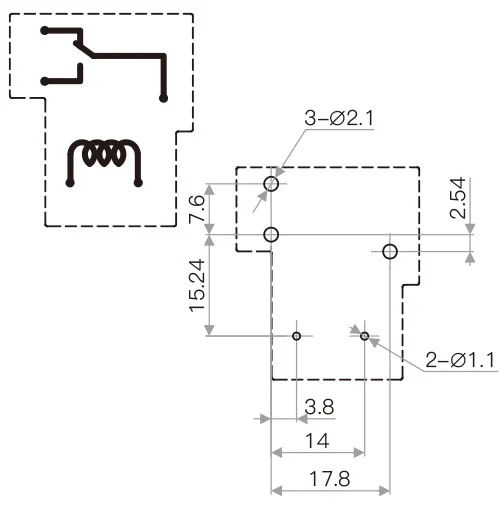

| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | P.C.B (PCB-Anschluss) |
| Gewicht | 24g |
| Sicherheitsgenehmigung |
|
