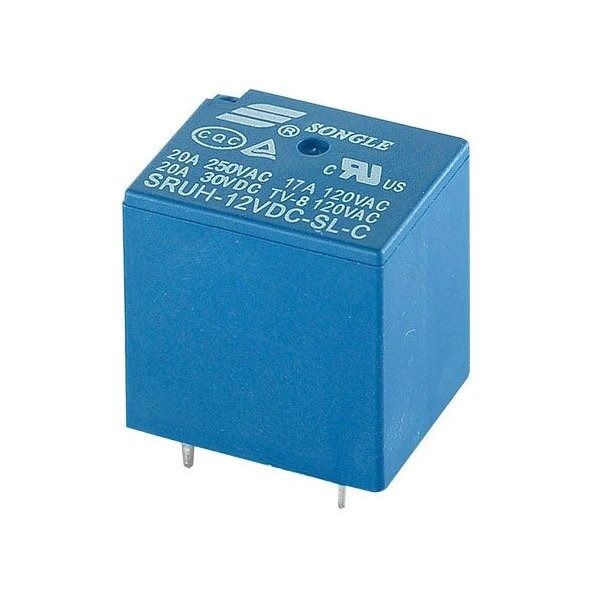

SRUH(22FH) Relais

Lange Lebensdauer, geringer Stromverbrauch und flexible Beschaffungsoptionen machen das SRUH (22FH)-Relais zu einer hochwertigen Wahl für Hochleistungsanwendungen. Selbst bei hoher Last und Hochfrequenzbetrieb bei 20 A gewährleistet es einen langfristigen störungsfreien Betrieb und reduziert die Wartungskosten für Ausfallzeiten und die Austauschhäufigkeit erheblich. Sein extrem großer Nennspannungsbereich von 5–48 VDC und die Spulenkonfiguration mit geringem Stromverbrauch von 0,36 W/0,45 W eignen sich nicht nur für verschiedene Hochleistungsschaltungsdesigns, sondern helfen auch, den Energieverbrauch in Endprodukten zu optimieren und so die Wettbewerbsfähigkeit auf dem Markt zu verbessern. Aus Beschaffungssicht kann das Produkt unterschiedliche Leistungs- und Sicherheitsanforderungen ohne Anpassung abdecken. Das PCB-Anschlussdesign vereinfacht den Montageprozess. Durch die Nutzung der 200-Millionen-Einheiten-Produktionskapazität von Songle und der umfassenden Qualitätskontrolle („Formenbau – Metallverarbeitung – Endproduktinspektion“) gewährleistet das Unternehmen eine gleichbleibende Qualität und stabile Versorgung für jedes Produkt. In Kombination mit einem global synchronisierten professionellen After-Sales-Support ermöglicht es Käufern, ein optimales Gleichgewicht in drei Kerndimensionen zu erreichen: Qualitätssicherung, Liefereffizienz und Kostenkontrolle.

MERKMALE

20A Schaltleistung

UL-Isolierungssystem: Klasse F, Klasse B

Versiegelte und flussmittelbeständige Ausführungen erhältlich

Standard-PCB-Layout

Kontaktparameter

Spulenparameter

Andere Parameter

Parameter	Spezifikation
Umgebungstemperatur	–40°C~+85°C/+105°C
Spannungsfestigkeit (zwischen Spule und Kontakten)	1500 VAC, 2500 VAC (1 Minute)
Spannungsfestigkeit (zwischen offenen Kontakten)	1000 VAC (1 Minute)
Isolationswiderstand (500 VDC)	100 MΩ
Schaltplan (Ansicht von unten)
Zeichnung der Installationslöcher (Ansicht von unten)
Beendigung	Leiterplatte
Gewicht	16g
Sicherheitsgenehmigung
