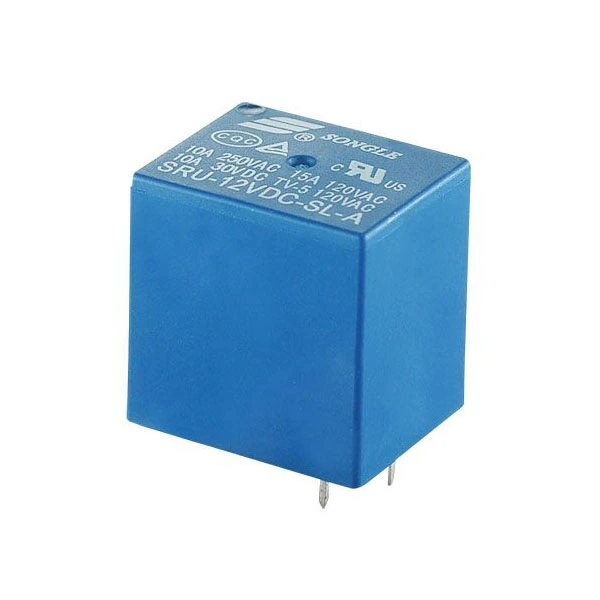

Das SRU(22F)-Relais gewährleistet einen langfristigen, hochfrequenten und störungsfreien Betrieb unter Hochlastbedingungen und reduziert die Wartungskosten für Geräteausfallzeiten und die Austauschhäufigkeit erheblich. Sein extrem großer Nennspannungsbereich von 5–48 VDC und die Spulenkonfiguration mit geringer Leistung von 0,36 W/0,45 W passen sich nicht nur an verschiedene Hochleistungsschaltungsdesigns an, sondern tragen auch dazu bei, den Energieverbrauch der Endprodukte zu optimieren und so die Wettbewerbsfähigkeit auf dem Markt zu verbessern. Aus Beschaffungssicht kann das Produkt ohne Anpassung unterschiedliche Energieanforderungen erfüllen. Das PCB-Anschlussdesign vereinfacht den Montageprozess. In Kombination mit der stabilen Versorgung und den hohen Kosteneffizienzvorteilen, die Songles große Produktionskapazität von 200 Millionen Einheiten mit sich bringt, ermöglicht es den Käufern, eine Win-Win-Situation in den drei Kerndimensionen „Qualitätssicherung, Liefereffizienz und Kostenkontrolle“ zu erreichen. Ganz gleich, ob es um die Integration leistungsstarker Haushaltsgeräte, die Aufrüstung industrieller Steuerungsgeräte oder Anforderungen an die Hochlastleitung in besonderen Umgebungen geht, das SRU(22F)-Relais ist mit seinen „maßgeschneiderten“ Lösungen und nachweisbaren Qualitätsfähigkeiten ohne zu zögern die vertrauenswürdige Wahl für Käufer. Bestellen Sie jetzt und sichern Sie sich Wertvorteile für den gesamten Zyklus!
15A Schaltleistung
UL-Isolierungssystem: Klasse F, Klasse B
Versiegelte und flussmittelbeständige Ausführungen erhältlich
Standard-PCB-Layout
| Parameter | Spezifikation |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 10A/15A 250VAC, 12A/15A 120VAC; TV-5 120VAC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Parameter | Spezifikation |
| Nennspannung | 5–48 VDC |
| Verlustleistung | 0,36 W, 0,45 W |
| Aufnahmespannung (max.) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Parameter | Spezifikation |
| Umgebungstemperatur | –40°C~+85°C/+105°C |
| Spannungsfestigkeit (zwischen Spule und Kontakten) | 1500 VAC (1 Minute) |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 1000 VAC (1 Minute) |
| Isolationswiderstand (500 VDC) | 100 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | Leiterplatte |
| Gewicht | 12g |
| Sicherheitsgenehmigung |
|
