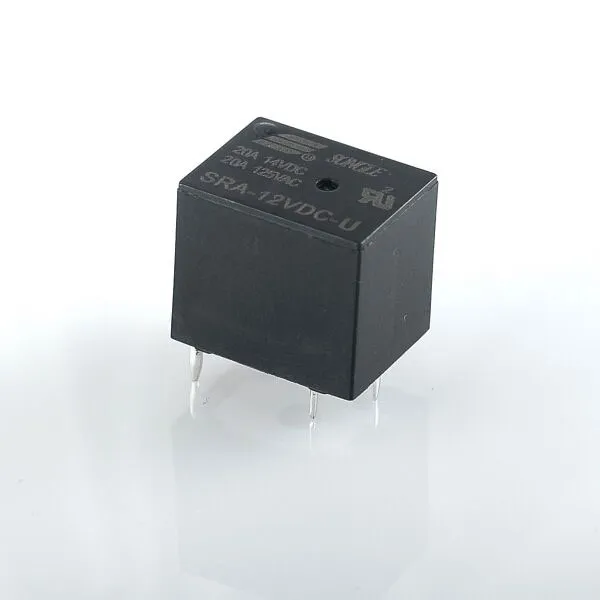

SRA-U(T74-U) Relais

In Bezug auf die Leistung weist das SRA-U(T74-U)-Relais einen Kernvorteil auf, der Stabilität und Haltbarkeit in Einklang bringt: Ein verlustarmes Design mit einem Kontaktwiderstand von ≤100 mΩ, gepaart mit 10⁵ elektrischen Zyklen und 10⁷ mechanischen Zyklen, gewährleistet Leitungsstabilität bei langfristigem Hochfrequenzbetrieb; Ein großer Nennspannungsbereich von 5–24 VDC und eine Spule mit geringem Stromverbrauch von 0,6 W/0,8 W passen sich den unterschiedlichen Anforderungen des Schaltungsdesigns an. Gleichzeitig verfügt das Produkt über einen großen Betriebstemperaturbereich von -40 °C bis +105 °C, eine Spulenkontakt-Spannungsfestigkeit von 1500 V AC und einen hohen Isolationswiderstand von 100 MΩ und bietet so hervorragende Sicherheitsschutzfunktionen. Das Design der Leiterplattenklemmen vereinfacht den Installationsprozess. Durch die Nutzung des integrierten F&E- und Produktionssystems von Songle (einschließlich Formenbau sowie Gummi- und Kunststoffverarbeitung) und einer jährlichen Produktionskapazität von 200 Millionen Einheiten behält das Produkt eine hohe Kosteneffizienz bei und bietet Kunden gleichzeitig Relaislösungen, die gleichbleibende Qualität und Anpassungsfähigkeit an Szenarien vereinen.

MERKMALE

Kleine Größe

Doppelte Schließerkontakte

Es wird ein Standard-Terminalraster verwendet

Versiegelte und flussmittelbeständige Ausführungen erhältlich

Kontaktparameter

Spulenparameter

Andere Parameter

Andere Parameter
Umgebungstemperatur	–40°C~+85°C/+105°C
Spannungsfestigkeit (zwischen Spule und Kontakten)	1500 VAC (1 Minute)
Spannungsfestigkeit (zwischen offenen Kontakten)	1000 VAC (1 Minute)
Isolationswiderstand (500 VDC)	100 MΩ
Schaltplan (Ansicht von unten)
Zeichnung der Installationslöcher (Ansicht von unten)
Beendigung	Leiterplatte
Gewicht	6g
Sicherheitsgenehmigung
