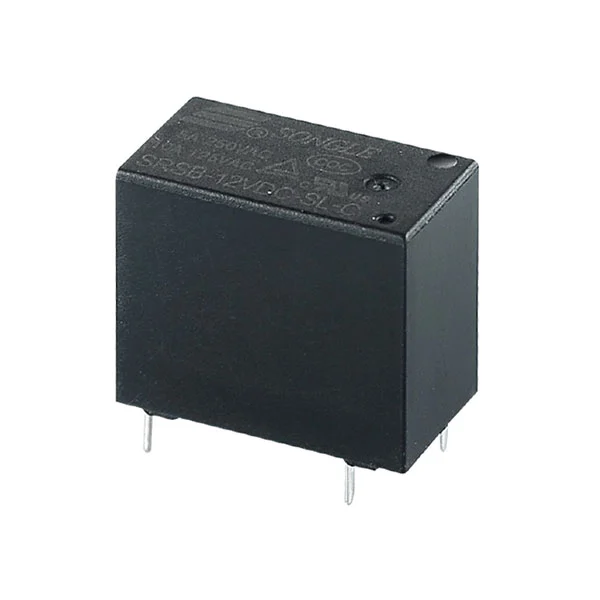

Das SRSB-1 (4102-1)-Relais, das speziell für verschiedene Schaltungsszenarien entwickelt wurde, zeichnet sich durch einen zentralen Unterscheidungsvorteil in seiner „Mehrkontaktanordnung + mittlerer bis hoher Sicherheitsisolierung“ aus: Es unterstützt auf innovative Weise drei Kontaktanordnungen (A/B/C), im Gegensatz zur einzelnen A-Typ-Anordnung der SRSB (4102)-Serie. Dies ermöglicht eine Anpassung an unterschiedliche Schaltkreissteuerungsanforderungen, ohne das Produktmodell zu ändern, wodurch die Probleme, die Käufer mit der Bevorratung mehrerer Spezifikationen und dem eingeschränkten Schaltkreisdesign haben, vollständig gelöst werden. Seine hohe Spannungsfestigkeit von 2500 VAC kombiniert mit einem extrem hohen Isolationswiderstand von 1000 MΩ (500 VDC) zusammen mit einem UL-F-Level-Isolierungssystem erfüllt genau die Schaltkreisisolationsanforderungen für mittlere bis hohe Sicherheitsstufen. Sein leichtes 6-Gramm-Gehäuse und das Standard-PCB-Layout passen sich an Installationsszenarien mit hoher Dichte an. Mit einem breiten Nennspannungsbereich von 3–24 VDC (mindestens 3 VDC für geringe Leistungsanforderungen) und 0,2 W/0,45 W-Spulen mit geringem Stromverbrauch passt es perfekt zu Lasten von 5 A/10 A (250 VAC, 125 VAC/30 VDC). Darüber hinaus kann es... Der stabile Betrieb in extremen Temperaturbereichen von 40℃ bis +105℃ macht es zu einer kostengünstigen Lösung, die „flexibel und anpassungsfähig + sicher und zuverlässig“ ist.
5A/10A Schaltfähigkeit
2,5 kV Spannungsfestigkeit 2,5 kV (zwischen Spule und Kontakten)
UL-Isolierungssystem: Klasse F
Standard-PCB-Layout
| Parameter | Spezifikation |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 5A/10A 250VAC; 10A 125VAC/30VDC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Parameter | Spezifikation |
| Nennspannung | 3–24 VDC |
| Verlustleistung | 0,2 W, 0,45 W |
| Aufnahmespannung (max.) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 5 % der Nennspannung |
| Parameter | Spezifikation |
| Umgebungstemperatur | –40°C~+85°C/+105°C |
| Spannungsfestigkeit (zwischen Spule und Kontakten) | 2500 VAC (1 Minute) |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 1000 VAC (1 Minute) |
| Isolationswiderstand (500 VDC) | 1000 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | Leiterplatte |
| Gewicht | 6g |
| Sicherheitsgenehmigung |
|
