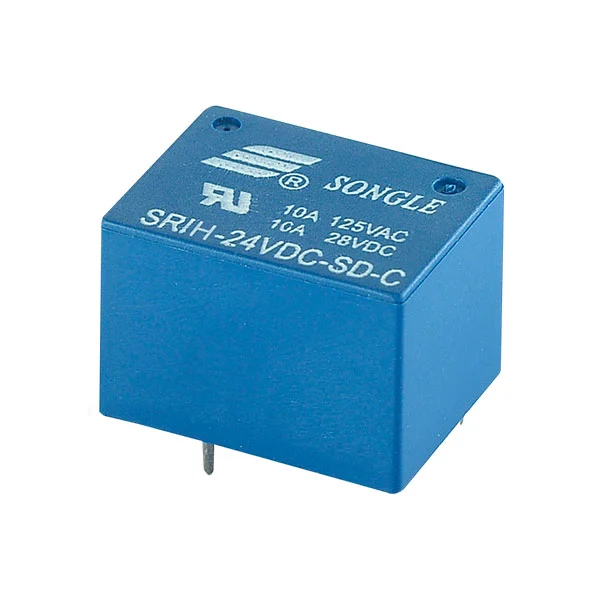

Das SRIH(T72H)-Relais setzt mit seiner Kernleistung „hohe Sicherheit + starke Haltbarkeit“ einen neuen Maßstab für professionelle Relais: Ein verlustarmes Design mit einem Kontaktwiderstand von ≤100 mΩ, gepaart mit 10⁵ elektrischen Zyklen und 10⁷ mechanischen Zyklen, gewährleistet Leitungsstabilität bei langfristigem Hochfrequenzbetrieb; ein großer Nennspannungsbereich von 5–36 VDC und mehrere Stromverbrauchsoptionen von 0,54 W/0,72 W/0,62 W passen sich perfekt an verschiedene Schaltungsdesign-Szenarien an; Noch wichtiger ist, dass das Produkt die CQC-Sicherheitszertifizierung bestanden hat und mit einem hohen Isolationswiderstand von 100 MΩ und einer Spannungsfestigkeit von 3800 VAC eine doppelte Sicherheitsbarriere bildet, wodurch das Risiko eines Hochspannungsausfalls grundsätzlich vermieden wird. Das PCB-Anschlussdesign vereinfacht den Installationsprozess und der gesamte Prozess folgt den integrierten Qualitätskontrollstandards von Songle für „Formenherstellung, Gummi- und Kunststoffverarbeitung sowie Endproduktprüfung“, gepaart mit der Maßstabsgarantie einer jährlichen Produktionskapazität von 200 Millionen Einheiten, wodurch das Produkt die optimale Balance zwischen gleichbleibender Qualität und Kosteneffizienz erreichen und gleichzeitig an verschiedene Szenarien angepasst werden kann. Durch die Nutzung des globalen Kundendienstnetzwerks und des professionellen After-Sales-Supports von SRIH ist der SRIH (T72H) dank seiner überprüfbaren Leistungsdaten, maßgeblichen Zertifizierungen und seines Markenrufs zu einer vertrauenswürdigen Wahl für Unternehmenskunden im Hochspannungsbetrieb geworden.
Subminiatur, Standard-PCB-Layout
UL-Isolierungssystem: Klasse F
Umgebungstemperatur: –40°℃~+85°℃/+105°℃
Spannungsfestigkeit 3,8 kV, 3,8 kV (zwischen Spule und Kontakten)
| Parameter | Spezifikation |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 7A/10A 250VAC/28VDC |
| Kontaktwiderstand | ≤100mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Parameter | Spezifikation |
| Nennspannung | 5–36 VDC |
| Verlustleistung | 0,54 W, 0,72 W, 0,62 W |
| Aufnahmespannung (max.) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Parameter | Spezifikation |
| Umgebungstemperatur | –40°C~+85°C/+105°C |
| Spannungsfestigkeit (zwischen Spule und Kontakten) | 3800 VAC (1 Minute) |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 1000 VAC (1 Minute) |
| Isolationswiderstand (500 VDC) | 100 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | Leiterplatte |
| Gewicht | 16g |
| Sicherheitsgenehmigung | CQC |
