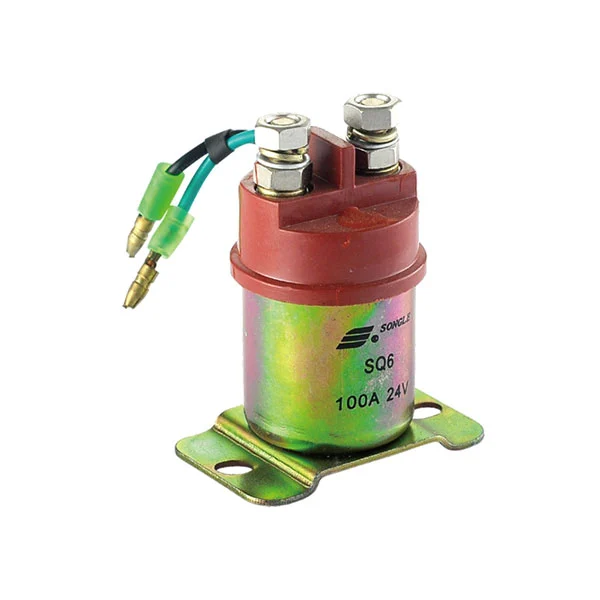

Adaptives Design: Das SQ6-Relais kombiniert kleine Größe mit hohem Kontaktstrom und bietet zwei Spezifikationen von 100 A/180 A in einer kompakten Struktur, wodurch das Problem von „Hochleistungsgeräten, die kleine Relais erfordern“ perfekt gelöst wird; Einfache Installation und Verwendung mit sicheren und zuverlässigen Schraubklemmenanschlüssen, die sich an eine schnelle Montage und anschließende Wartungsanforderungen anpassen.
Umwelt- und Leistungszuverlässigkeit: Das SQ6-Relais verfügt über eine Anpassungsfähigkeit an einen extrem weiten Temperaturbereich von -40 °C bis +125 °C, gepaart mit einem staubdichten Design, was einen stabilen Betrieb in komplexen Umgebungen mit extremen Temperaturunterschieden und hohem Staubgehalt ermöglicht und Leistungseinbußen verhindert; Das Design mit extrem geringem Spannungsabfall reduziert den Energieverbrauch und die Wärmeerzeugung, kombiniert mit 5×10⁴ elektrischen Zyklen und 1×10⁷ mechanischen Zyklen, und gewährleistet so Haltbarkeit und Robustheit für den langfristigen Hochfrequenzbetrieb.
1. Motoranlassersteuerung
2. Energieverwaltung des Akkus
3. Hilfsstromverteilungssysteme
Elektrische Kompatibilität: Das SQ6-Relais unterstützt eine Nennspannung von 12 VDC/24 VDC mit präzisem Anzugs- und Freigabespannungsdesign und ist mit den meisten Stromversorgungssystemen für Hochleistungsgeräte kompatibel. Spannungsfestigkeit von 500 VAC und Isolationswiderstand von 100 MΩ, entsprechend den Sicherheitsschutzstandards.
Strukturelle Spezifikationen: Das SQ6-Relais wiegt 230 g, verfügt über einen Schraubklemmenanschluss und eine X-Kontaktkonfiguration, wodurch es für den Einbau in Hochleistungsszenarien wie Automobil- und Industrieanlagen geeignet ist.
Kleine Größe, hoher Kontaktstrom
Umgebungstemperatur: –40℃ ~ +125℃
Staubgeschütztes, zuverlässiges Arbeiten
Bequeme Installation und Verwendung
Verfügbar für die Auswahl 100 A/180 A
| Kontaktparameter | Wert |
| Kontaktvereinbarung | X |
| Kontaktbewertung | 100A/180A 14VDC |
| Spannungsabfall | ≤200mV |
| Elektrische Ausdauer | 5×10⁴ Operationen |
| Mechanische Ausdauer | 1×10⁷ Operationen |
| Spulenparameter | Wert |
| Nennspannung | 12 VDC/24 VDC |
| Verlustleistung | 26W |
| Aufnahmespannung | ≤8V (12VDC); ≤16V (24VDC) |
| Abfallspannung | 1~3V (12VDC); 1~4V (24VDC) |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+125°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 500VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 500VAC |
| Isolationswiderstand (500 VDC) | 100 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | SCHRAUBE (Schraubklemme) |
| Gewicht | 230g |
