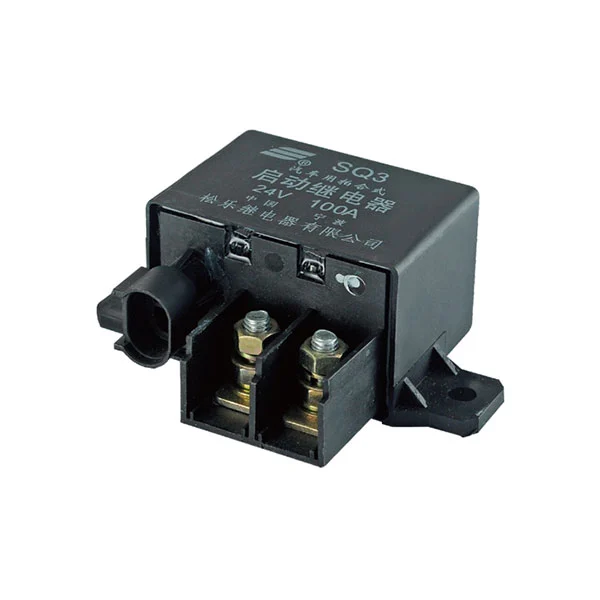

Als zuverlässiger Hersteller, der sich auf Hochleistungsrelais spezialisiert hat, präsentieren wir stolz das SQ3-Relais – speziell entwickelt für Industrie-, Automobil- und Außenanwendungen, bei denen strenge Anforderungen an Zuverlässigkeit, Haltbarkeit und Leistungsbelastbarkeit unerlässlich sind.
1. Motoranlassersteuerung
2. Energieverwaltung des Akkus
3. Hilfsstromverteilungssysteme
Begrenzung des Dauerstroms 150 A bei 85 °C
Stromschaltvermögen bis 300 A
Geeignet für Spannungsebenen bis 42 V
Hitze-, feuchtigkeits- und vibrationsbeständig
Staubdichter und versiegelter Typ
| Kontaktparameter | Wert |
| Kontaktvereinbarung | AXT |
| Kontaktbewertung | A: 150A 14VDC; X: 100A 14VDC |
| Spannungsabfall | ≤200mV |
| Elektrische Ausdauer | 5×10⁴ Operationen |
| Mechanische Ausdauer | 1×10⁷ Operationen |
| Spulenparameter | Wert |
| Nennspannung | 12 VDC/24 VDC/42 VDC |
| Verlustleistung | 4,4 W, 4,6 W, 5,0 W, 5,5 W |
| Aufnahmespannung | ≤7,2 V (12 VDC); ≤14,4 V (24 VDC) |
| Abfallspannung | ≥1,2 V (12 VDC); ≥2,4V (24VDC) |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+125°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 500VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 500VAC |
| Isolationswiderstand (500 VDC) | 100 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | SCHRAUBE (Schraubklemme) |
| Gewicht | 230g |
