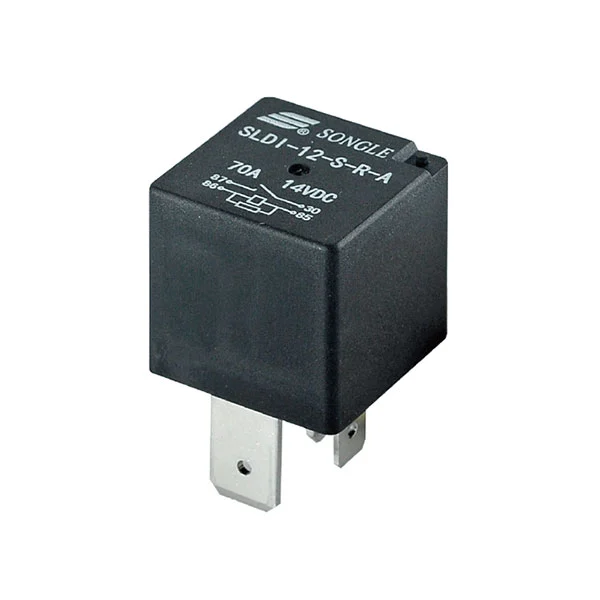

Als Kernprodukt der intensiven Entwicklung von Ningbo Songle im Bereich Hochleistungsrelais hat sich das SLDI-Relais aufgrund seiner leistungsstarken Leistung, vielfältigen Kompatibilität und zuverlässigen Versorgung zum bevorzugten passenden Produkt für globale Industrieanlagen, Außenterminals, Hochleistungselektrogeräte und andere Szenarien entwickelt. Darüber hinaus hat das hohe Preis-Leistungs-Verhältnis bei direkter Lieferung vom Hersteller das Vertrauen langjähriger Kooperationskunden gewonnen.
Anwendungsszenarien: Heckscheibenentfroster, Batterietrennvorrichtung, Kfz-Klimaanlage, Kraftstoffpumpensteuerung, Nebelscheinwerfer-Kühlgebläsesteuerung, Scheinwerfersteuerung, Heizung (Sitz, Front-/Heckscheibenheizungssteuerung), Scheibenwischersteuerung, Sitzverstellsteuerung usw.
Das Produkt verfügt über Standard-QC-Schnellanschlussklemmen für einfachen Austausch und Wartung.
70A Schaltleistung
Erweiterte Temp. Bereich bis 125℃
Mit Transientenunterdrückungswiderstand verfügbar
1 Form A-Kontaktvereinbarung
Staubdichter und versiegelter Typ
| Kontaktparameter | Wert |
| Kontaktvereinbarung | A |
| Kontaktbewertung | 70A 14VDC |
| Spannungsabfall | ≤200mV |
| Elektrische Ausdauer | 1×10⁵ Operationen |
| Mechanische Ausdauer | 1×10⁷ Operationen |
| Spulenparameter | Wert |
| Nennspannung | 12 VDC/24 VDC |
| Verlustleistung | 1,6 W, 1,8 W, 2,0 W, 2,2 W |
| Aufnahmespannung (Max) | 65 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+125°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 500VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 500VAC |
| Isolationswiderstand (500 VDC) | 100 MΩ |

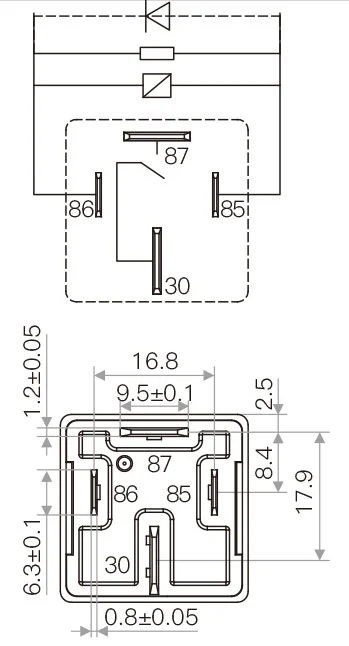

| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | QC (Quick Connect), PCB |
| Gewicht | 35g |
