Anwendungsszenarien: Heckscheibenentfroster, Batterietrennvorrichtung, Kfz-Klimaanlage, Kraftstoffpumpensteuerung, Nebelscheinwerfer-Kühlgebläsesteuerung, Scheinwerfersteuerung, Heizung (Sitz, Front-/Heckscheibenheizungssteuerung), Scheibenwischersteuerung, Sitzverstellsteuerung usw.
Das Produkt verfügt über Standard-QC-Schnellanschlussklemmen für einfachen Austausch und Wartung.
20A Schaltleistung
Erweiterte Temp. Bereich bis 125℃
1 Kontaktanordnung Form A und 1 Form C
2,8-mm-QC-Anschlüsse
| Kontaktparameter | Wert |
| Kontaktvereinbarung | Klimaanlage |
| Kontaktbewertung | 10A/20A 14VDC |
| Spannungsabfall | ≤200mV |
| Elektrische Ausdauer | 1×10⁵ Operationen |
| Mechanische Ausdauer | 1×10⁷ Operationen |
| Spulenparameter | Wert |
| Nennspannung | 12 VDC/24 VDC |
| Verlustleistung | 1,5 W, 1,7 W |
| Aufnahmespannung (Max) | 65 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+125°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 500VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 500VAC |
| Isolationswiderstand (500 VDC) | 100 MΩ |

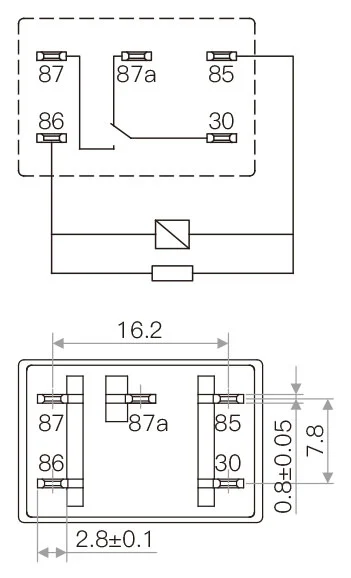

| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | QC (Quick Connect) |
| Gewicht | 22g |
