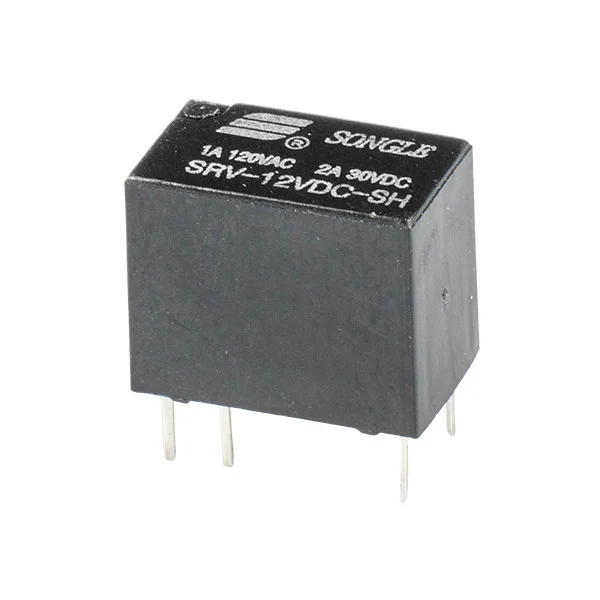

Das SRV (23F)-Relais löst sich von der herkömmlichen Logik des „Leistungswettbewerbs“ und konzentriert sich auf die Kernbedürfnisse der Miniatur-Präzisionselektronik. Mit einem Gewicht von nur 2,2 g verfügt es über ein einzigartiges leichtes und ultrakleines Design, das nur 1/3 des Installationsraums eines herkömmlichen Relais einnimmt. Dies passt sich perfekt an die hochdichten Integrationsanforderungen von IoT-Sensoren, Miniatur-Smart-Terminals und tragbaren medizinischen Geräten an, macht redundanten Platz für Relais überflüssig und erleichtert die „Miniaturisierung und Leichtbau“-Upgrade von Endprodukten.
Max. 4A Schaltfähigkeit
150 mW Hochempfindlich: 150 mW
Leiterplatte (DIP)
Vergoldeter Kontakt
Subminiatur
Geringe Latenz
schnelle Reaktion
geringer Stromverbrauch
hohe empfindlichkeit
extrem niedriger Kontaktwiderstand
| Kontaktparameter | Wert |
| Kontaktvereinbarung | ABC |
| Kontaktbewertung | 1A 120VAC, 2A 30VDC |
| Kontaktwiderstand | ≤50mΩ |
| Elektrische Ausdauer | 10⁵ / 10⁴ |
| Mechanische Ausdauer | 10⁷ |
| Spulenparameter | Wert |
| Nennspannung | 3~24 VDC |
| Verlustleistung | 0,15 W, 0,2 W |
| Aufnahmespannung (Max) | 80 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+85°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 1000VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 500VAC |
| Isolationswiderstand (500 VDC) | 100 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | P.C.B (PCB-Anschluss) |
| Gewicht | 2,2g |
| Sicherheitsgenehmigung |
