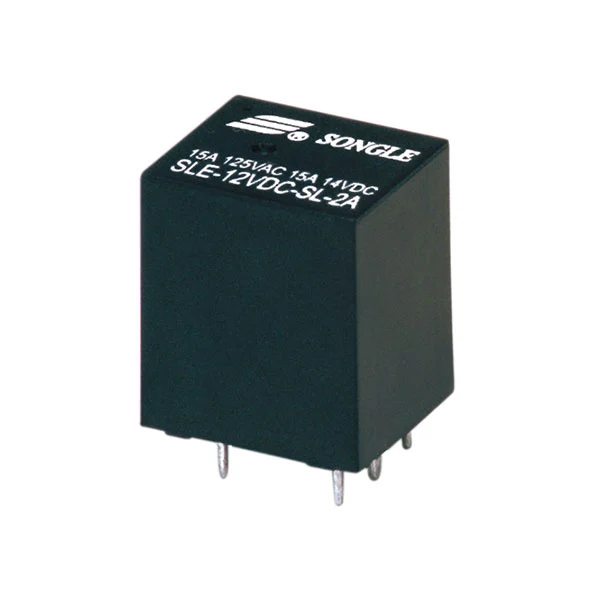

Das SLE (4117)-Relais von Songle durchbricht die Einschränkungen herkömmlicher Mittelleistungsrelais, die nur „Einzelkompatibilität“ bieten. Mit seinen Kernkompetenzen „Schaltungskompatibilität in allen Szenarien + verbesserte Designeffizienz“ ist es zur bevorzugten Wahl für Elektronikingenieure und Gerätehersteller geworden. Sein größter Durchbruch liegt in seinen sechs Kontaktkonfigurationen (A/B/C/U/V/W), die einkanalige und zweikanalige Lastspezifikationen abdecken (Schaltfähigkeit bis zu 20 A). Ganz gleich, ob es sich um die einkanalige Steuerung von kleinen Haushaltsgeräten, die zweikanalige Verbindung von industriellen Steuermodulen oder um komplexe Schaltkreislayouts von Leistungsgeräten mittlerer Preisklasse handelt, es kann ohne zusätzliche Schaltkreismodifikationen oder kundenspezifisches Zubehör direkt und genau angepasst werden, wodurch das Problem der „Designüberarbeitung aufgrund von Kontaktfehlanpassungen“ vollständig gelöst wird. In Kombination mit einem Standard-PCB-Layout und einer kompakten Größe von 12 g lässt es sich problemlos in Leiterplatten mit hoher Dichte integrieren und an automatisierte Massenproduktionsprozesse anpassen, wodurch die Produktentwicklungs- und Montagezyklen erheblich verkürzt werden. Darüber hinaus zeichnet sich das Produkt durch einen stabilen Betrieb über einen weiten Temperaturbereich von -40 °C bis +105 °C, einen geringen Spannungsabfall und eine mechanische Lebensdauer von mehreren zehn Millionen Zyklen aus. Darüber hinaus machen die günstigen Preise und die maßgeschneiderten Dienstleistungen, die vom Hersteller direkt und ohne Zwischenhändler bereitgestellt werden, den gesamten Prozess vom Schaltungsdesign und der Auswahl über die Massenproduktion und Montage bis hin zum langfristig stabilen Betrieb effizient und sorgenfrei und machen ihn zu einer „wichtigen Adapterkomponente“, die die Flexibilität des Schaltungsdesigns und die Produktionseffizienz verbessert.
Schaltleistung bis 20A
Sechs verschiedene Kontaktvereinbarungen
Standard-PCB-Layout
| Kontaktparameter | Wert |
| Kontaktvereinbarung | A/B/C/U/V/W |
| Kontaktbewertung | A/B/C: 10A/120VAC, 28VDC 20A/14VDCU/V/W: 2×10A/120VAC 28VDC 2×20A/14VDC |
| Spannungsabfall | ≤200mV |
| Elektrische Ausdauer | 1×10⁵ / 1×10⁴ Operationen |
| Mechanische Ausdauer | 1×10⁷ Operationen |
| Spulenparameter | Wert |
| Nennspannung | 5~24 VDC |
| Verlustleistung | 1,1 W, 2,0 W |
| Aufnahmespannung (Max) | 75 % der Nennspannung |
| Abfallspannung (Min.) | 10 % der Nennspannung |
| Andere Parameter | Wert |
| Umgebungstemperatur (°C) | −40°C~+85°C/+105°C |
| Spannungsfestigkeit (Spule und Kontakte, 1 Minute) | 1000VAC |
| Spannungsfestigkeit (offene Kontakte, 1 Minute) | 500VAC |
| Isolationswiderstand (500 VDC) | 100 MΩ |
| Schaltplan (Ansicht von unten) |
|
| Zeichnung der Installationslöcher (Ansicht von unten) | |
| Beendigung | P.C.B (PCB-Anschluss) |
| Gewicht | 12g |
