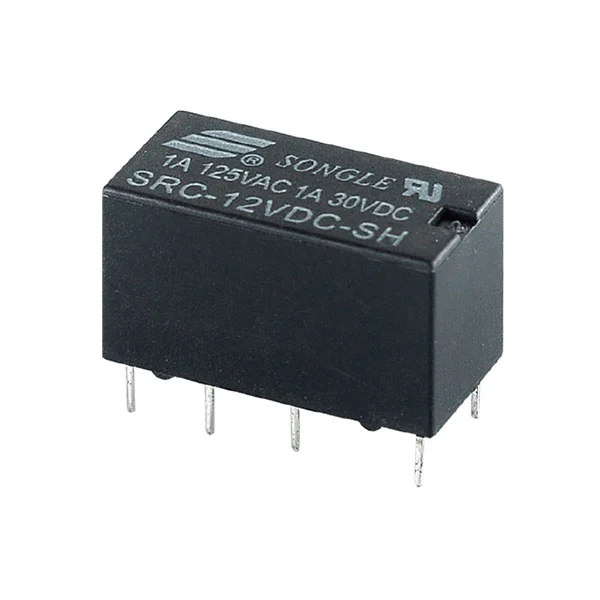

SRC(4078) Relais

Wichtige Produkt-Highlights

Prozessanpassungsfähiges Design: Das SRC(4078)-Relais verfügt über eine mit Epoxidharz versiegelte Struktur, die sich ohne zusätzliche Schutzbehandlung direkt an automatisierte Wellenlötprozesse und nachfolgende Reinigungsverfahren anpasst und so den Anforderungen automatisierter Produktionslinien in der Elektronikfertigungsindustrie gerecht wird. Es passt auch zu einem 16-poligen IC-Sockel, was eine schnelle Integration in IC-bezogene Module ermöglicht und den Montageprozess vereinfacht.

Kontakt- und Leistungsvorteile: Das SRC(4078)-Relais verfügt über ein verzweigtes Kontaktdesign mit einem Kontaktwiderstand ≤50 mΩ, was eine stabile Übertragung und geringe Verluste gewährleistet. Es unterstützt eine Schaltleistung von 125 VA/60 W (anpassbar an Lasten von 1 A 120 VAC, 2 A 30 VDC), verfügt über eine elektrische Lebensdauer von 10⁵ Zyklen und eine mechanische Lebensdauer von 10⁷ Zyklen und gewährleistet so langfristige Zuverlässigkeit.

MERKMALE

Gegabelte Kontakte

Schaltleistung: 125VA/60W

Passender 16-poliger IC-Sockel

Epoxidversiegelt für automatisches Wellenlöten und Reinigen

Geringe Latenz

schnelle Reaktion

geringer Stromverbrauch

hohe empfindlichkeit

extrem niedriger Kontaktwiderstand

Kontaktparameter

Spulenparameter

Andere Parameter

Artikel	Parameter
Umgebungstemperatur (℃)	−40℃~+85℃
Spannungsfestigkeit (zwischen Spule und Kontakten) (1 Minute)	1000VAC
Spannungsfestigkeit (zwischen offenen Kontakten) (1 Minute)	500VAC
Isolationswiderstand (500 VDC)	100 MΩ

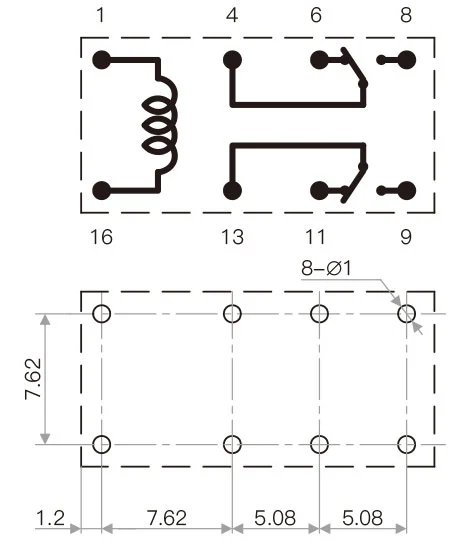

Schaltplan (Ansicht von unten)
Zeichnung der Installationslöcher (Ansicht von unten)
Beendigung	Leiterplatte
Gewicht	6g
Sicherheitsgenehmigung
